hth Easiflo 1
|
|
Дозатор hth EASIFLO 1 для бассейнов от 50 до 500м3 Дозатор сухого хлора (гипохлорита кальция). Пастилки хлора являются идеальной системой обработки воды в бассейнах. Лёгкая установка и обслуживание системы. Дозатор заряжается простым добавлением Пастилок хлора без стабилизатора BRIQUETTE 7G. |
Принципиальная схема:
* Система hth
* Буферный бак
* Насос
* Фильтр
* Нагреватель
* Инжектор уровня рН
Технические характеристики: Аппарат дозирует сухой, неорганический и нестабилизированный хлор.
Состоит из трех частей:
* Отсек для пастилок
* Чаша для растворения пастилок
* Сливной резервуар
Отфильтрованная вода из бассейна подается в дозатор и распрыскивается на пастилки хлора. Затем получаемый хлорный раствор постепенно вводится в систему циркуляции воды бассейна.
Экономичность:
Сокращение до минимума потребности в свежей воде. Пастилки hth не содержат никаких стабилизирующих веществ.
Практичность:
* Установка аппарата очень проста.
* Заполнение дозатора - простейшая операция.
* Чистить дозатор очень просто (он легко отделяется от системы циркуляции воды).
Надёжность:
* Минимум операций (единственное что надо сделать - наполнить дозатор Easiflo пастилками hth).
* Пастилки hth легко узнать по внешнему виду: их невозможно перепутать с другими химикатами (например с соляной кислотой или хлором в таблетках).
|

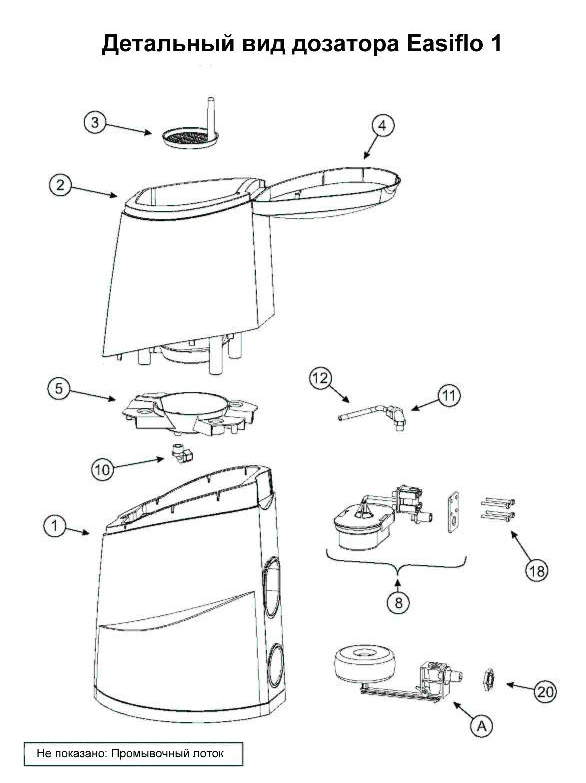

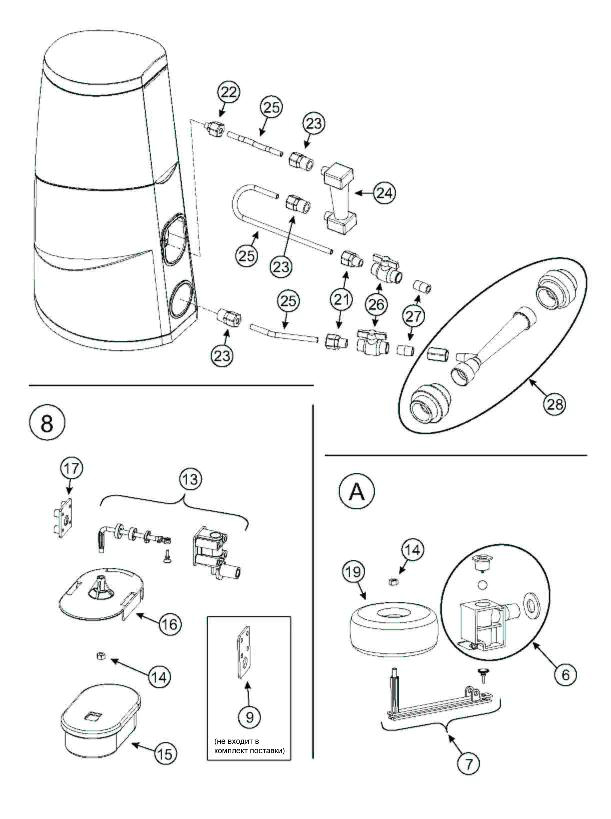

Список частей дозатора EASIFLO 1 |
|||
|
Номер на схеме |
Кол-во |
Описание |
|
|
0 |
1 |
Дозатор Easiflo 1 (далее - E1) |
|
|
1 |
1 |
Основание дозатора E1 |
|
|
2 |
1 |
Отсек для пастилок |
|
|
3 |
2 |
Решетка для пастилок |
|
|
4 |
1 |
Крышка дозатора E1 |
|
|
5 |
1 |
Чаша для растворения пастилок со встроенными соплами |
|
|
6 |
1 |
Устройство Сливного клапана с заглушкой, шаром и уплотнительным кольцом |
|
|
7 |
1 |
Рычаг Сливного клапана с присоской |
|
|
8 |
1 |
Общая конструкция системы Аварийного запорного клапана. Деталь 71910 не входит в комплект поставки. |
|
|
9 |
1 |
Резиновое уплотнение для Аварийного запорного клапана (Не входит в комплект поставки) |
|
|
10 |
1 |
Фитинг Parker (W6FE4) |
|
|
11 |
1 |
Коленчатый патрубок (W6ME6) 3/8" |
|
|
12 |
1 |
Полиэтиленовая трубка (длина: 60 см, внешний диаметр: 3/8”) |
|
|
13 |
1 |
Аварийный запорный клапан с рычагом |
|
|
14 |
2 |
Гайка (ПВХ) для поплавка Аварийного запорного клапана / Сливного клапана |
|
|
15 |
1 |
Переливной поплавок Аварийного запорного клапана |
|
|
16 |
1 |
Накладка на поплавок Аварийного запорного клапана |
|
|
17 |
1 |
Установочная пластина Аварийного запорного клапана |
|
|
18 |
1 |
Крепежный винт (ПВХ) Аварийного запорного клапана (1/4Í20Í2 1/4) |
|
|
19 |
1 |
Поплавок Сливного клапана |
|
|
20 |
1 |
Контргайка Сливного клапана |
|
|
21 |
2 |
Фитинг Parker, W8MC8 |
|
|
22 |
1 |
Штуцер-папа, Parker (P8MC4) |
|
|
23 |
3 |
(5008) 1/2" Í 1/2" Штуцер-мама (P8FC8) |
|
|
24 |
1 |
Индикатор скорости потока |
|
|
25 |
1 |
Полиэтиленовая трубка (с внешним диаметром ½”, 6 м) |
|
|
26 |
2 |
Шаровой кран ПВХ с соединениями типа 1/2" FNPT Í 1/2" FNPT * |
|
|
27 |
2 |
Переходной ниппель (½”, ПВХ) |
|
|
28 |
1 |
Инсталляционный комплект для дозатора E1(при установке дозатора ниже уровня бассейна либо при подключении контроллера) |
|
|
29 |
1 |
Промывочный лоток для E1 |
|
* MNPT – обозначение наружной конической дюймовой резьбы NPT
FNPT – обозначение внутренней конической дюймовой резьбы NPT
Деталь №29 на рисунке не показана
